Логический узел
Логический узел (LN) представляет собой одну из составных функций ИЭУ. Большинство функций ИЭУ, таких как дистанционная и дифференциальная защиты, токовая отсечка, логическая защита шин, автоматика повторного включения и др., являются комбинацией стандартных логических узлов.
Добавление логического узла

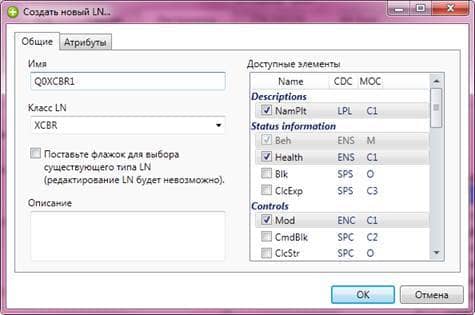

Для добавления логического узла в ИЭУ необходимо в контекстном меню логического устройства выбрать команду «Логический узел». В открывшемся диалоге необходимо задать имя логического узла и выбрать его класс. Объекты данных (DO) выбранного класса отображаются в правой половине диалога. Отметьте необходимые элементы, которые должны быть добавлены в логический узел.
Примечание: При установке флажка для выбора существующего типа LN, выбранный тип логического узла не может быть изменен в дальнейшем. Таким образом, изменение структуры логического узла будет невозможно.
Описание параметров диалога добавления логического узла
| Параметры | Описание |
|---|---|
| Имя | Уникальный идентификатор логического узла в логическом устройстве ИЭУ |
| Класс LN | Специализированный класс логического узла |
| Флаг LNType | Флаг выбора существующего типа логического узла |
| Тип LN | Выпадающий список выбора существующего типа логического узла (доступно только при установленном флаге LNType) |
| Описание | Пояснительный текст к логическому узлу |
| Список доступных объектов данных (DO) |
|
| Name | Имя объекта данных (DO) |
| CDC | Класс общих данных |
| MOC | Флаг, определяющий приоритетность установки атрибутов. M – обязательный; O – опциональный; C – условный |
Наименование логических узлов
Наименование логического узла представляет собой строку следующего вида: префиксКЛАССсуфикс
гдепрефикс – принадлежность к той или иной функции или оборудованию (может отсутствовать);
КЛАСС – стандартизированное наименование функции;
суффикс – порядковый номер экземпляра.
Наименования основных групп логических узлов
| Группа | Наименование |
|---|---|
| A | Автоматическое управление |
| C | Диспетчерское управление |
| D | Распределенные источники энергии |
| F | Функциональные блоки |
| G | Общие функции |
| H | Гидроэнергетика |
| I | Интерфейсы и архивирование |
| K | Механическое и неэлектрическое оборудование |
| L | Системные логические узлы |
| M | Учет и измерения |
| P | Функции защит |
| Q | Контроль качества электрической энергии |
| R | Функции, связанные с защитой |
| S | Диспетчерское управление и мониторинг |
| T | Измерительные трансформаторы и связанные функции |
| W | Ветроэнергетика |
| X | Коммутационные аппараты |
| Y | Силовые трансформаторы и связанные функции |
| Z | Иное электротехническое оборудование |
Примечание: Каждый класс логического узла имеет стандартизованное обозначение, состоящее из четырёх символов. Так, например, логические узлы функций защиты начинаются с буквы «Р» (от английского «Protection») и заканчиваются тремя символами аббревиатуры названия защиты: PTOC – максимальная токовая (в том числе направленная) защита, PIOC – токовая отсечка.
Классы общих данных
Логический узел состоит из нескольких объектов данных (DO), каждый из которых соответствует классу общих данных (CDC). Класс общих данных описывает структуру объекта данных и указывает его типовое назначение. Основные часто используемые стандартные классы общих данных приведены ниже.
Назначение основных классов общих данных
| Класс CDC | Назначение |
|---|---|
| SPS (Single point status) | Недублированное состояние |
| INS (Integer status) | Целочисленное состояние |
| ENS(enumerated status) | Счетное состояние |
| ACT (Protection activation information) | Сведения об активации защиты |
| MV (Measured value) | Измеряемые значения |
| CMV (Complex measured value) | Комплексные измеряемые значения |
| SAV (Sampled value) | Выборочные значения. Этот класс используют для представления выборок мгновенных значений аналоговых сигналов |
| SEQ (Sequence) | Последовательность. Этот класс представляет набор компонентов последовательности значений |
| HMV (Harmonic value) | Значение гармоник. Этот класс – набор значений, представляющих гармоническое или интергармоническое содержание значения процесса |
| SPC (Controllable single point) | Недублированное управление и состояние |
| DPC (Controllable double point) | Дублированное управление и состояние |
| INC (Controllable integer point) | Целочисленное управление и состояние |
| ING (Integer status setting) | Установка состояния целочисленная |
| ENG (Enumerated status setting) | Установка состояния счетная |
| ORG (Object reference setting) | Установка ссылки на объект |
| ASG (Analogue setting) | Задание значения аналогового сигнала |
| DPL (Device name plate) | Паспортная табличка устройства. Данные используют для определения объектов, как основное оборудование или физическое устройство |
| LPL (Logical node name plate) | Паспортная табличка логического узла. Данные используют для описания логических узлов |
Добавление объектов данных
Добавление новых объектов данных разрешено только в «пользовательские» логические узлы. Логический узел является «пользовательским», если при его создании был снят флаг LNType.
Для добавления новых объектов данных в «пользовательский» логический узел, необходимо в его контекстном меню выбрать команду «DOI».

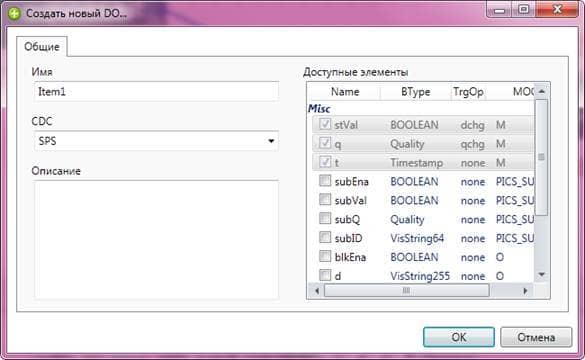

В открывшемся диалоге необходимо задать имя объекта и выбрать класс общих данных. Атрибуты данных (DA) выбранного класса отображаются в правой половине диалога. Отметьте необходимые атрибуты, которые должны быть добавлены в объект данных.
Описание параметров диалога добавления объектов данных
| Параметры | Описание |
|---|---|
| Имя | Идентификатор объекта данных |
| CDC | Класс общих данных |
| Описание | Пояснительный текст к объекту данных |
| Список доступных атрибутов (DA) | |
| Name | Имя атрибута данных (DA) |
| BType | Определяет базовый тип данных атрибута |
| TrgOp | Определяет условие триггера, который инициирует отправку отчета или сохранения записи в журнале |
| MOC | Флаг, определяющий приоритетность установки атрибутов. M – обязательный; O – опциональный; C – условный |
Нажмите кнопку «ОК» и объект данных будет добавлен в логический узел. Содержимое логического узла можно просмотреть в окне «Объекты данных».
Базовые типы данных
| Базовый тип | Отображение значения |
|---|---|
| INT8 (16, 24, 32) | Целое число со знаком указанной разрядности |
|
|
(8, 16, 24 или 32 бит) |
| INT8U (16U, 24U, 32U) | Целое число без знака указанной разрядности (бит) |
| FLOAT32, FLOAT64 | Число с плавающей точкой одинарной или двойной точности |
| BOOLEAN | Логический тип, с двумя возможными значениями true/false |
| Octet 64 (string) | Строковый тип постоянной длины 8 байт |
| VisString32, VisString64, VisString255 | Строковый тип указанной длины, ограничена 8-разрядными символами |
| Unicode255 | Строковый тип, все символы которого являются символами Unicode |
| Enum | Перечисление имён элементов |
| Timestamp | Символьная строка, содержащая метку времени |
| EntryTime, | Символьная строка, содержащая метку времени при внутреннем использовании данных |
| INT128 | Целое число со знаком разрядностью 128 бит |
| Quality | Перечисление, определяющее качество значения объекта или атрибута данных |
| Dbpos | Перечисление, определяющее положение коммутационного аппарата |
| Tcmd | Перечисление, определяющее состояние команды |
Опции пуска триггера
| Значение | Описание |
|---|---|
| dchg | Отчет или запись в журнале создаются при изменении значения атрибута данных |
| (data-change) |
|
| qchg | Отчет или запись в журнале создаются при изменении значения атрибута качества |
| (quality-change) |
|
| dupd | Отчет и запись в журнале создаются в случае фиксирования значения фиксируемого атрибута или обновления значения любого другого атрибута |
| (data value update) |
|
