Интеллектуальные электронные устройства

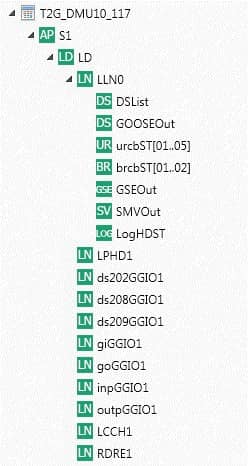

Интеллектуальные электронные устройства (ИЭУ) отображаются в корневой папке проекта. Каждое ИЭУ состоит из набора функций, представленных логическими узлами (Logical Node - LN). Логические узлы объединены по функциональному назначению в логические устройства (Logical Device - LD).
где AP – точка доступа;
LD – логическое устройство;
LN – логический узел;
DS – набор данных;
BR/UR – блок управления отчетами (буферизированный/не буферизированный);
L – блок управления журналом;
GSE – блок управления GOOSE;
SV – блок управления SV.
Интеллектуальные электронные устройства
Добавление ИЭУ можно выполнить несколькими способами:
-
Добавление шаблона устройства
Наведите курсор мыши на корневой элемент проекта. Вызовите контекстное меню, нажав правую кнопку мыши и выберите команду «IED». В открывшемся диалоге введите название устройства и нажмите кнопку «OK». Пустое устройство будет добавлено в проект;
-
Поиск ИЭУ в локальной сети
В меню главного окна «Инструменты» выберите команду «Найти IED». Устройство и подсеть добавятся в проект;
-
Импорт ИЭУ из файлов SCL
В меню главного окна «Инструменты» выберите команду «Мастер импорта» или «Импорт IED». Устройство и подсеть добавятся проект.
Логическое устройство
Логическое устройство (LD) предназначено для группировки логических узлов по их функциональному назначению.
Добавление точки доступа
Коммуникационная точка доступа (Access Point) – элемент ИЭУ, обеспечивающий доступ логических узлов, содержащихся в ИЭУ к информационной сети.

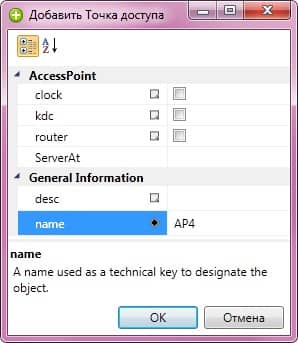

Для добавления точки доступа в ИЭУ, необходимо в контекстном меню ИЭУ выбрать команду «Точка доступа» и заполнить поля открывшегося окна.
Описание параметров диалога добавления точки доступа
| Параметры | Описание |
|---|---|
| name | Название точки доступа |
| desc | Пояснительный текст к точке доступа |
| router | Установка флажка определяет наличие у данного ИЭУ функции маршрутизатора. По умолчанию флажок не установлен |
| clock | Установка флажка определяет часы данного ИЭУ как главные часы в подсети. По умолчанию флажок не установлен |
| kdc | Установка флажка подключает у данного ИЭУ службу распределения ключей для защиты связи между клиентом и сервером |
После нажатия кнопки «ОК» созданная точка доступа добавится в модель ИЭУ.
Добавление логического устройства

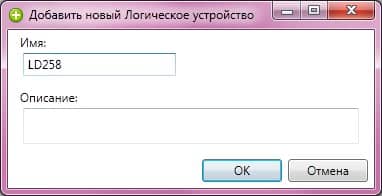

Для добавления логического устройства в ИЭУ, необходимо в контекстном меню точки доступа ИЭУ выбрать команду «Логическое устройство». В отрывшемся диалоге необходимо задать имя логического устройства.
Типовые наименования логических устройств
| Наименование | Назначение |
|---|---|
| CTRL | Логическое устройство, содержащее функции контроля и управления первичным оборудованием |
| DR | Логическое устройство, содержащее функции регистрации аварийных событий |
| MEAS | Логическое устройство, содержащее функции измерения и регистрации параметров |
| MU | Логическое устройство, содержащее функции измерения аналоговых величин тока и напряжения для их передачи по протоколу МЭК 61850-9-2 |
| PROT | Логическое устройство, содержащее функции релейной защиты |
Описание параметров диалога добавления логического устройства
| Параметры | Описание |
|---|---|
| Имя | Наименование логического устройства в ИЭУ |
| Описание | Пояснительный текст к логическому устройству |
После нажатия кнопки «ОК» созданное логическое устройство добавится в структуру ИЭУ.
Содержимое логического устройства можно просмотреть непосредственно в менеджере проекта или в окне «Объекты данных».
