Каталог оборудования
Окно «Каталог оборудования» – удобный инструмент отображения инструментов для разработки однолинейных схем подстанций, первичного оборудования и шаблонов схем, имеющихся в проекте и подключенных библиотеках.
Окно библиотеки автоматически открывается при открытии редактора однолинейной схемы подстанции. Для ручного открытия окна выберите команду «Каталог оборудования» во вкладке главного окна «Вид».
Оборудование подстанции
Вкладка «Оборудование» содержит необходимые для прорисовки однолинейной схемы подстанции элементы оборудования.
Обозначения оборудования подстанции
| Элемент схемы | Обозначение | Наименование |
|---|---|---|
|
CNODE | Точка электрического соединения |
|
CBR | Автоматический выключатель |
|
VTR | Трансформатор напряжения измерительный |
|
PTR2 | Трансформатор двухобмоточный |
|
GEN | Генератор |
|
REA | Реактивная катушка |
|
EFN | Дугогасящий реактор с возможностью плавного регулирования |
|
BAT | Батарея статических конденсаторов |
|
SAR | Разрядник |
|
BUS | Шина |
| DIS | Разъединитель |
|
CTR | Трансформатор тока с одной вторичной обмоткой |
|
PTR3 | Силовой трансформатор двухобмоточный с расщепленной вторичной обмоткой |
|
CAP | Конденсаторная батарея |
|
CON | Преобразователь |
|
MOT | Двигатель |
|
RRC | Токоограничивающий реактор |
|
IFL | Питающая линия |
|
RRC_R | Токоограничивающий реактор с возможностью регулирования |
|
PTR3_АR | Автотрансформатор с третичной обмоткой и РПН |
|
CBR_T | Выкатная тележка выключателя |
|
CAB | Кабель вставка |
|
PTR2R | Двухобмоточный трансформатор c РПН |
|
PTR3А | Автотрансформатор с третичной обмоткой |
|
DIS_T | Выкатная тележка разъединителя |
|
VTR2 | Трансформатор напряжения измерительный с двумя вторичными обмотками |
|
VTR3 | Трансформатор напряжения с тремя вторичными обмотками |

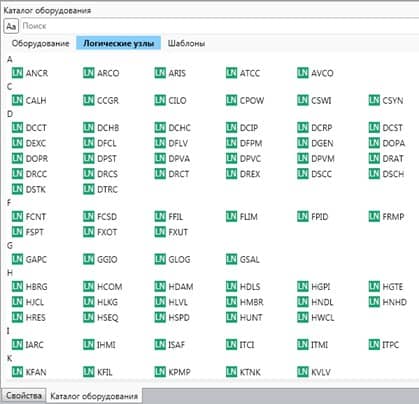

Шаблоны логических узлов
Вкладка «Логические узлы» содержит шаблоны логических узлов, сгруппированных по функциональному назначению. Шаблоны логических узлов применяются для назначения требуемых функций (например, функций измерения или управления) к элементам однолинейной схемы подстанции.

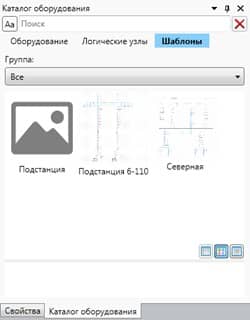

Шаблоны однолинейных схем
Вкладка «Шаблоны» содержит типовые однолинейные схемы подстанций, добавленных в папку проекта «Библиотеки». Выбор отображаемой библиотеки настраивается с помощью селектора «Группа».
Добавление и удаление обложки шаблона однолинейной схемы
Для добавления обложки необходимо в контекстном меню шаблона однолинейной схемы выбрать команду «Задать обложку». В открывшемся диалоге выбрать графический файл в формате BMP, JPG или PNG.
Для удаления обложки необходимо в контекстном меню шаблона однолинейной схемы выбрать команду «Удалить обложку».
