Команды импорта и экспорта файлов SCL предназначены для загрузки данных конфигурации из файлов SSD, SCD, ICD, CID и выгрузки данных в файлы SCD и CID. Проверка корректности данных выполняется автоматически.
Общие сведения о файлах SCL
Файл описания конфигурации подстанции (SCL) имеет XML-формат представления, описанный в МЭК 61850, и содержит разделы, указанные ниже. В зависимости от назначения SCL файла, некоторые разделы могут отсутствовать.
Поддерживаемые файлы SCL
| Файл | Описание |
| ICD | Файл описания возможностей ИЭУ. Содержит описание одного устройства – модель данных, поддерживаемые сервисы и т.п. |
| CID | Предварительная конфигурация ИЭУ от производителя. Содержит параметры информационного взаимодействия ИЭУ |
| SSD | Файл описания спецификации системы. Содержит однолинейную схему подстанции и функции оборудования. Конфигурации ИЭУ могут отсутствовать |
| SCD | Файл описания конфигурации подстанции. Содержит полную информацию о подстанции – однолинейную схему с функциями оборудования, конфигурации ИЭУ и параметры информационного взаимодействия |
Описание разделов файлов SCL
| Раздел | Описание |
| Заголовок | Содержит информацию о версии и другие основные сведения |
| Подстанция | Содержит однолинейную схему подстанции и функции оборудования |
| Подсеть | Содержит параметры информационного взаимодействия |
| ИЭУ | Содержит описание конфигурации ИЭУ, такие как: логические устройства и логические узлы, блоки управления и т.п. |
| Шаблоны типов данных | Содержит описание типов логических узлов, объектов и атрибутов данных, используемых в ИЭУ |
Мастер импорта

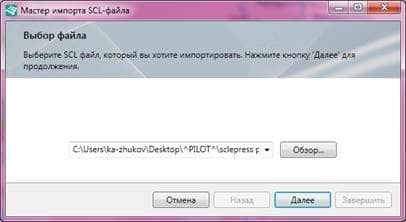

Мастер импорта предназначен для загрузки данных из файлов SSD, SCD, ICD, CID в проект. Для вызова мастера выберите команду «Мастер импорта» во вкладке главного окна «Инструменты».
В открывшемся диалоге необходимо указать расположение импортируемого файла. Следуйте инструкциям на экране и выберите объекты и устройства подстанции. Закончите загрузку, нажав кнопку «Завершить».
Выбранные элементы добавятся в структуру проекта. Информация о загрузке будет выведена в окне «Вывод».
Импорт устройств

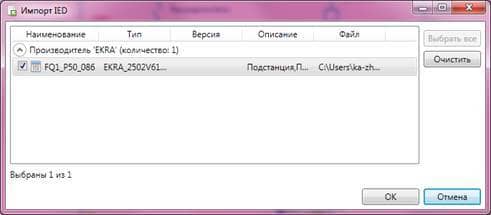

Инструмент «Импорт IED» предназначен для загрузки в проект конфигурированных ИЭУ и параметров подсети из файлов CID и ICD. Для запуска инструмента выберите команду «Импорт IED» во вкладке главного окна «Инструменты» и выберите необходимые файлы для импорта.
В открывшемся диалоге «Импорт IED» подтвердите выбор импортируемых ИЭУ. Завершите импорт, нажав на кнопку «OK».
Выбранные ИЭУ добавятся в структуру проекта. Информация о загрузке будет выведена в окне «Вывод».
Мастер экспорта

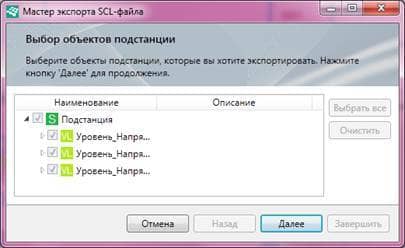

Мастер экспорта предназначен для выгрузки данных из проекта в файл SCD. Для вызова мастера выберите команду «Мастер экспорта» во вкладке главного окна «Инструменты».
В открывшемся диалоге выберите объекты и устройства подстанции. Следуйте инструкциям на экране и укажите расположение файла, в который будет выполнен экспорт.
Завершите экспорт данных, нажав кнопку «Завершить». Информация о выгрузке будет выведена в окне «Вывод» (см. 3.4.1).
Экспорт устройств

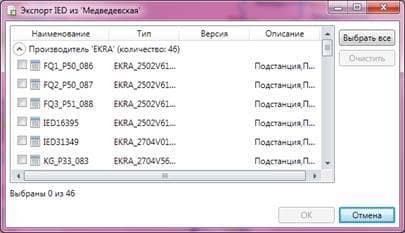

Инструмент «Экспорт IED» предназначен для выгрузки конфигурированного ИЭУ и параметров подсети в файлы CID. Для запуска инструмента выберите команду «Экспорт IED» во вкладке главного окна «Инструменты».
В открывшемся диалоге «Экспорт IED» выберите ИЭУ для экспорта. Завершите экспорт, указав расположение папки для выгрузки файлов CID.
Каждый ИЭУ будет выгружен в собственный файл CID с таким же названием. Информация о выгрузке будет выведена в окне «Вывод».
